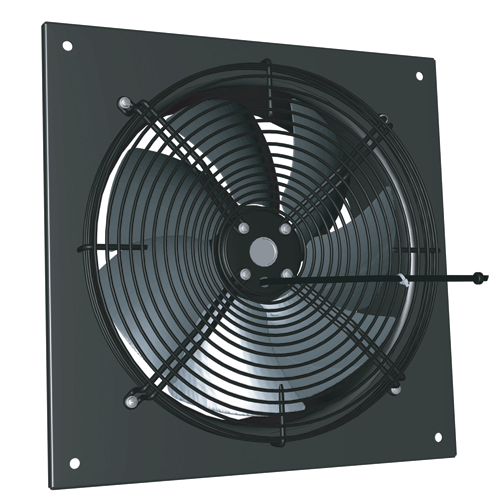

Axiální nástěnný ventilátor VULKAN
CHARAKTERISTIKA
- Nabízené velikosti 300 až 630
- Plášť ventilátoru tvoří čtvercová deska s hrdlem a obvodovým lemem, která je vyrobena z ocelového plechu s nástřikem práškovou termoreaktivní barvou černo-šedá (tmavý mramor) se strukturovaným povrchem
- Drátěná pozinkovaná mřížka 300; 400; 450 nebo s černým nástřikem 500; 630. Rozteč soustředných kruhů mřížky je cca 10mm
![](https://www.vetrani-ventilatory.cz/images/rozmery1vknn.gif)
![](https://www.vetrani-ventilatory.cz/images/rozmery3vknn.gif)
PODMÍNKY PROVOZU
Ventilátor je určen pro provoz ve vnitřním základním prostředí s okolní teplotou, viz tabulka. Pro dopravu čistého vzduchu bez prachu, mastnot, výparů chemikálií a dalších znečištění. Dále je nutné zajistit, aby ventilátor nenamrzal a nestékal do něj a neusazoval se v něm kondenzát vody z potrubí. Elektrické krytí motoru ventilátoru viz tabulka.
OBĚŽNÉ KOLO
Oběžná kola u VKN-N 300; 400; 450 jsou z ocelového plechu s černým práškovým nástřikem.
U ventilátorů VKN-N 500; 630 jsou lopatky vyrobeny z hliníkového plechu s černým práškovým nástřikem. Oběžná kola jsou staticky a dynamicky vyvážená.
SMĚR PRŮTOKU
Od motoru přes oběžné kolo (viz obrázek).
MOTOR
Ventilátory VKN/E mají jednofázový AC motor s vnějším rotorem a rozběhovým kondenzátorem. Stupeň ochrany viz tabulka. Rozsah pracovních teplot viz tabulka. Třída izolace B. Ochrana před úrazem elektrickým proudem – třída 1. Ochrana proti přehřátí pomocí vestavěného bimetalového automatického termokontaktu.
POUŽITÍ
Ventilátory je možné použít pro místní odvětrání místností a jiných objektů, pro zástavbu do vzduchotechnických rozvodů a případné jiné vzduchotechnické aplikace za předpokladu dodržení dovolených parametrů dopravovaného vzduchu.
KABEL PŘIPOJENÍ
Ventilátory VKN-N 300; 400; 450 mají od motoru vyveden kabel připojení o délce cca 0,45 m. Kabel je pevně přichycen k ochranné mřížce. Konec kabelu je volný a připravený pro zapojení do svorkovnice.
Ventilátory VKN-N 500; 630 nemají žádný připojovací kabel. Připojení ventilátoru se provádí přímo do svorkovnice v krabičce umístěné na těle motoru ventilátoru.
EL. PŘIPOJOVACÍ SKŘÍŇ
Pro ventilátory VKN-N 300; 400; 450 je elektrická připojovací skříň součástí dodávky, je však samostatně vložena do krabice balení ventilátoru. Rozměry 80 x 80 x 40 mm. Krabička obsahuje dvě průchodky pro kabel připojení, svorkovnici a u jednofázových motorů navíc i rozběhový kondenzátor.
Ventilátory VKN-N 500; 630 mají elektrickou připojovací skříňku přímo na těle ventilátoru.
INSTALACE
Ventilátory VKN-N je možné montovat v jakékoliv poloze (doporučují se však instalovat s osou motoru ve vodorovné poloze pro bezproblémový odvod případného kondenzátu). Kabel připojení musí být přiveden k motoru z boku nebo zespodu.Na rovnou zeď se ventilátory VKN-N montují pomocí 4 ks vrutů, podložek a hmoždinek (součást dodávky) přes upevňovací otvory v desce.
![](https://www.vetrani-ventilatory.cz/images/rozmery4vknn.gif)
REGULACE OTÁČEK
Regulace otáček se provádí snižováním napájecího napětí elektronickými nebo transformátorovými regulátory otáček (viz příslušenství). Při použití elektronického regulátoru otáček (např. VRS) může dojít v oblasti nízkých otáček ke vzniku parazitního hluku.
ELEKTRICKÁ INSTALACE
Do elektrické sítě musí být ventilátor vždy připojen přes vlastní tepelnou ochranu. Po zapojení je třeba změřit protékající proud, který musí odpovídat jmenovitému proudu na štítku motoru.
